安防知识——海康威视摄像机的5种供电方式

作者: 编辑: 来源: 发布日期: 2019.01.18
信息摘要:
电源适配器主要用于给摄像机、护罩等产品供电,海康摄像机常用的电源有DC12V直流电源、AC24V交流电源、集中供电电源、PoE供电器、PoE…

电源适配器主要用于给摄像机、护罩等产品供电,海康摄像机常用的电源有DC12V直流电源、AC24V交流电源、集中供电电源、PoE供电器、PoE分离器等,今天康康将为大家介绍这几种不同的供电设备,赶紧学起来吧~

直流/交流/集中供电设备

直流/交流电源重要参数


  • 输出规格:输出电压、电流、输出接口(圆口或两线)
  • 形态:包括插墙式、两端带线式、桌面式
  • 线长:输入或输出线长
  • 输出线径
  • 尺寸


注意:桌面式电源/宽压电源需要单独搭配电源线使用

电源分类

摄像机电源摄像机电源摄像机电源

插墙式电源                                 两端带线式电源                              桌面式电源

电源选型


  • 确认摄像机和护罩等设备的功率,并留出足够电源冗余,确定电源规格
  • 关注供电距离,防止压降过大导致供电不足


POE供电设备

PoE中跨(PoE供电器)

PoE中跨 (MIDSPAN) ,俗名:PoE供电器,PoE注射器,PoE供电盒子等。应用于普通交换机与网络终端设备之间,只具有给网线提供电源的功能,而不具有数据交换的功能

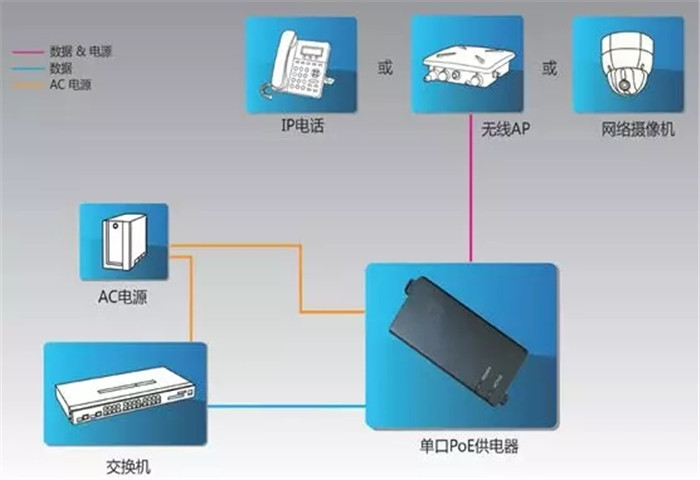

目前海康仅有单口PoE供电器。应用拓扑:

摄像机电源

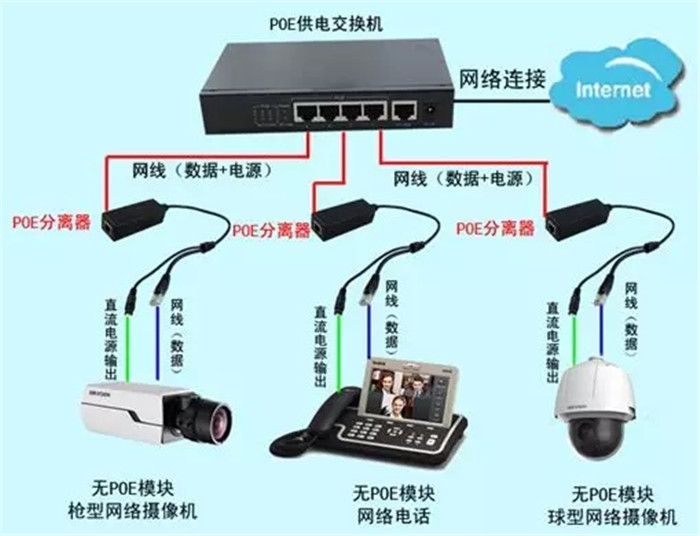

PoE分离器

PoE分离器与PoE供电器是相对的。PoE供电器是将数据信号和电力合在一起,PoE分离器的工作过程正好相反,是将数据信号和电力分离。

摄像机电源
