常见人脸识别终端安装、接线大盘点

作者: 编辑: 来源: 发布日期: 2021.01.07
信息摘要:
人脸识别终端在人员管控、考勤打卡以及人流量密集的安检场所有着广泛的用途,今年在疫情期间更是兼顾了人脸识别和体温检测、提醒戴口罩功能等等。人脸…

       人脸识别终端在人员管控、考勤打卡以及人流量密集的安检场所有着广泛的用途,今年在疫情期间更是兼顾了人脸识别和体温检测、提醒戴口罩功能等等。

       人脸识别终端依靠深度学习算法,识别速度快、准确率高,支持人脸识别、指纹、卡片、卡片和指纹等多种验证方式。人脸识别门禁系统采用以太网架构TCP/IP通讯方式,结合人脸、指纹、密码、卡片识别等技术及计算机网络技术,来实现身份识别、门禁通行等功能。

本期将为大家带来人脸识别终端专题,首先我们给大家盘点一下海康威视常见的人脸识别终端安装和接线。

目录

DS-K1T671系列

DS-K1T672系列

DS-K1T641系列

DS-K1T642系列

DS-K1T671-3XF系列


一.DS-K1T671系列

1

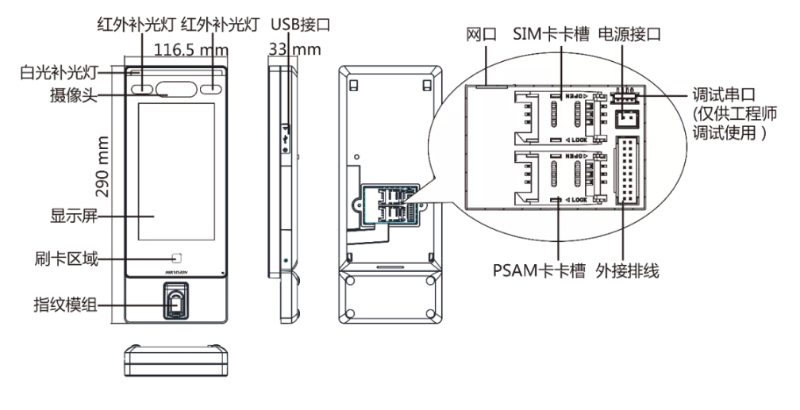

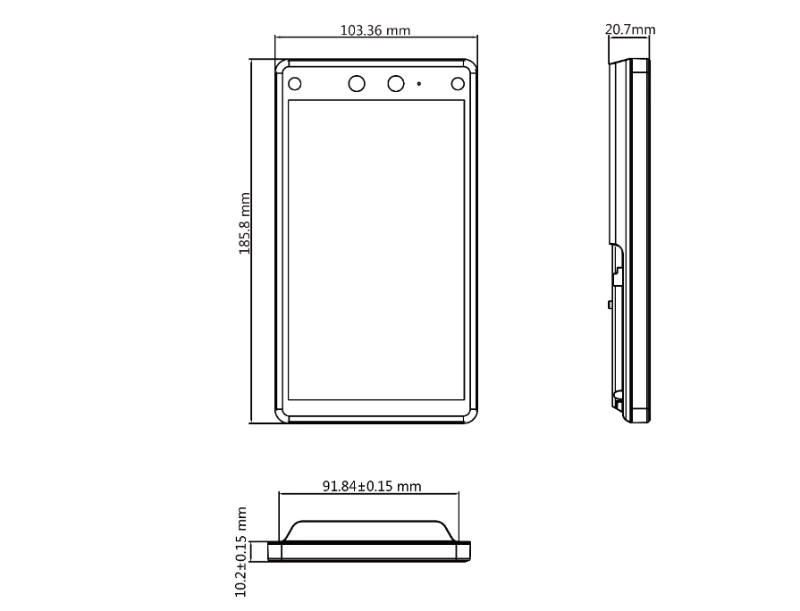

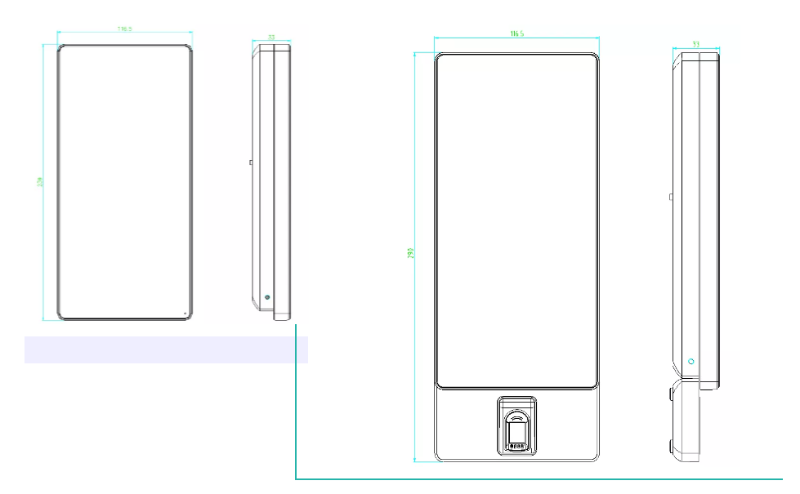

尺寸

2

外观

3

安装

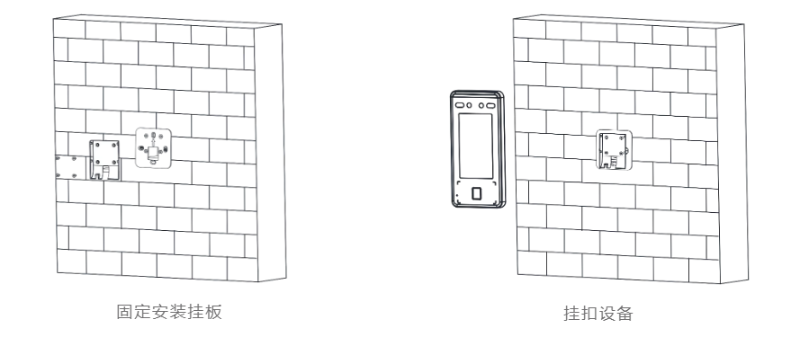

第一步

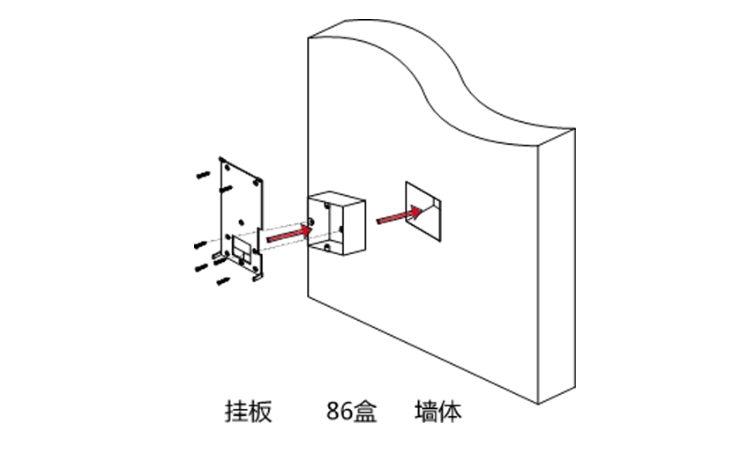

1)在墙上开孔,并安装86盒。

2)将安装挂板固定在86盒上。

3)再用四枚配件包中的螺丝将安装挂板固定在墙面上。

4

注:本产品出货不带86盒。

将外接设备线缆与排线线缆连接,整理线缆,确定出线方式。5

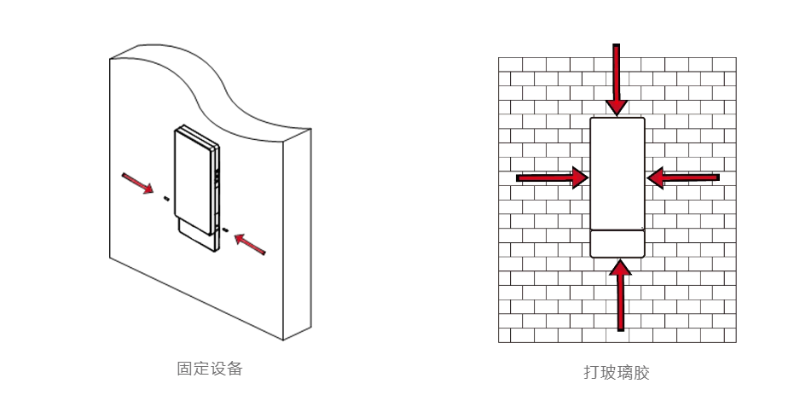

第二步

1)将设备自上而下扣挂在安装挂板上,并确保挂板下方突起部分插入设备背部凹槽处。

2)使用两枚紧固螺丝(SC-M4X14.5TP10-SUS)起入设备左右两侧的孔位,固定设备与安装挂板。

6

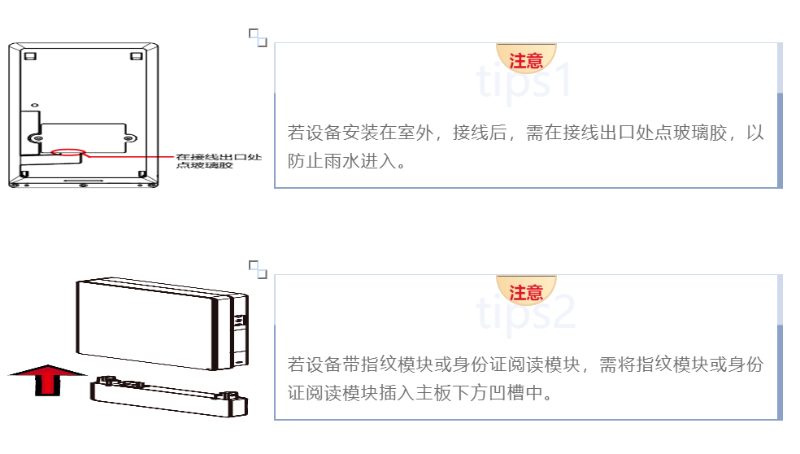

3)安装完成后,在设备靠近墙的四周打玻璃胶,防止雨水进入。

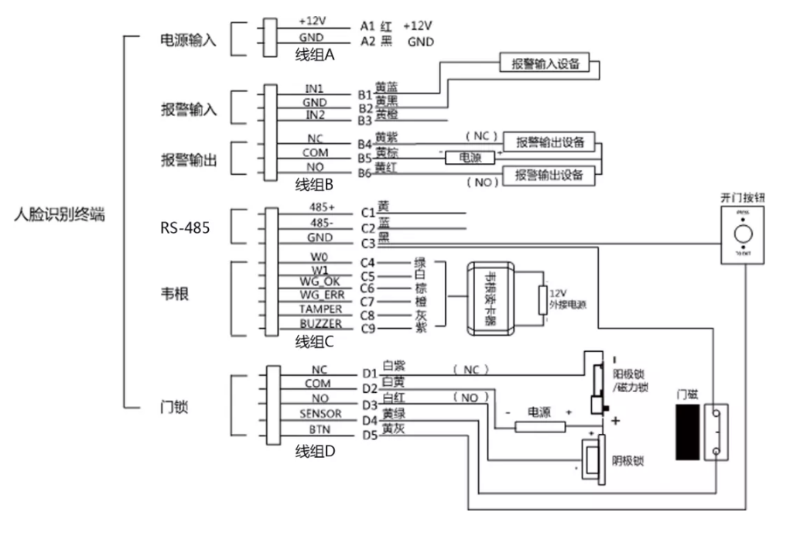

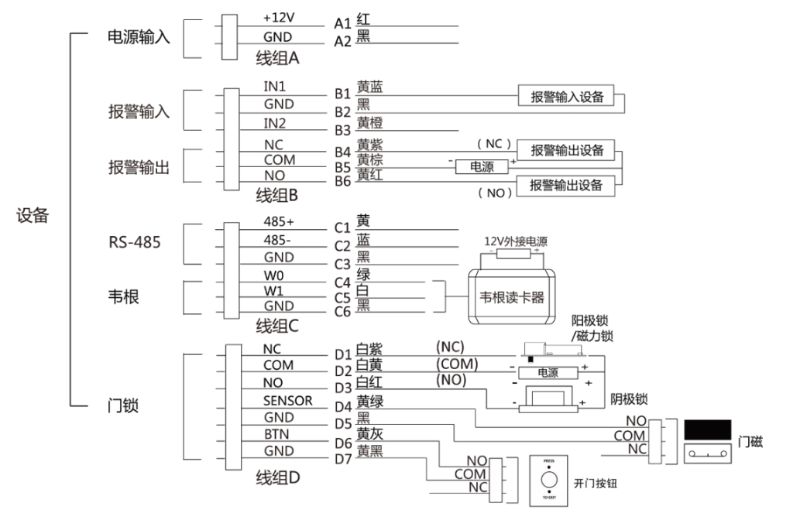

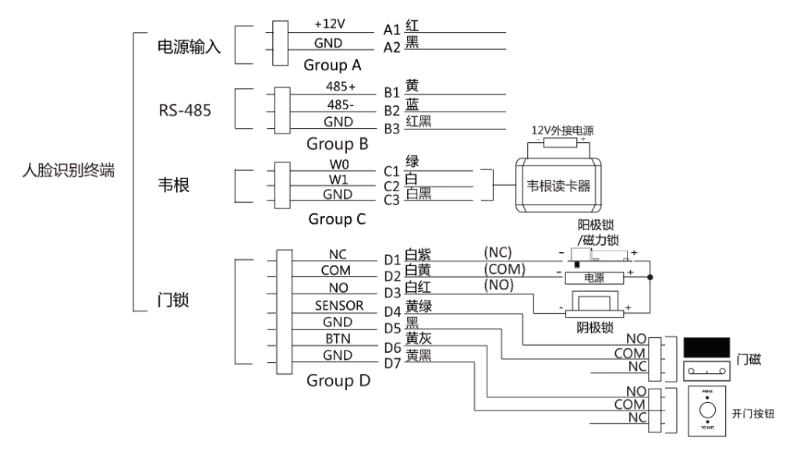

接线

7

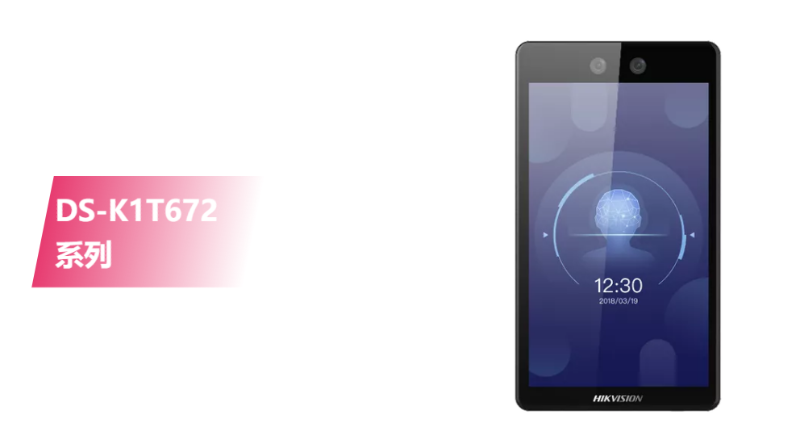

二.DS-K1T672系列

8

尺寸

9

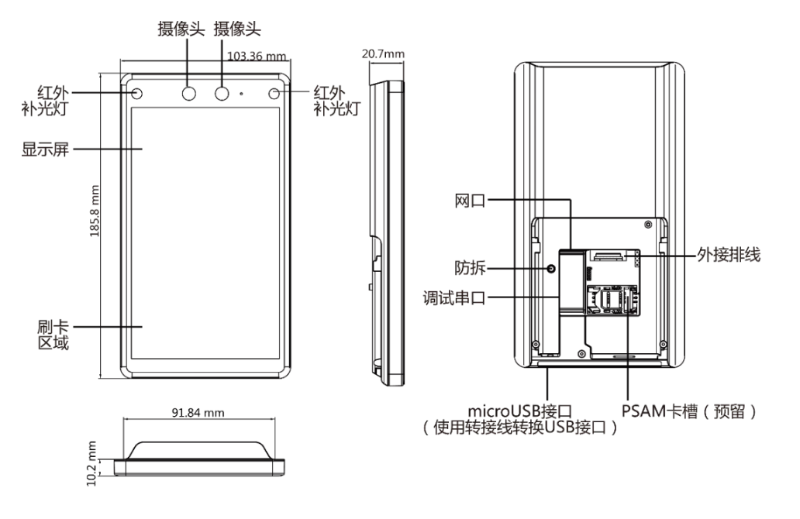

外观

10

安装

第一步

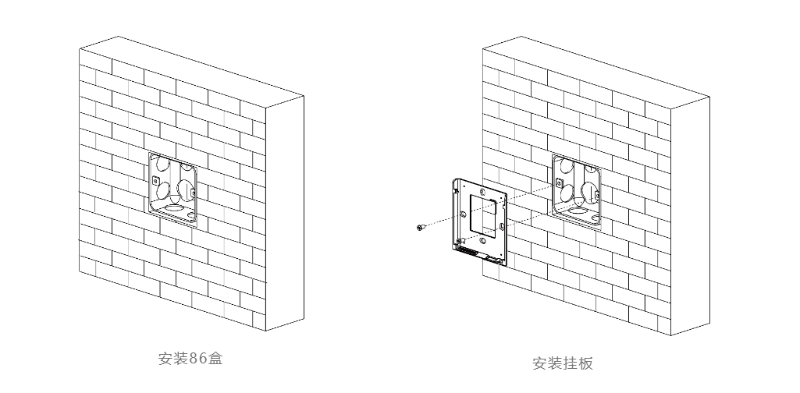

1)在墙上开孔,并安装86盒。

2)用两枚螺丝(Pa4×25)将安装挂板固定在86盒上。

11

3)整理线缆,确定出线方式。

第二步

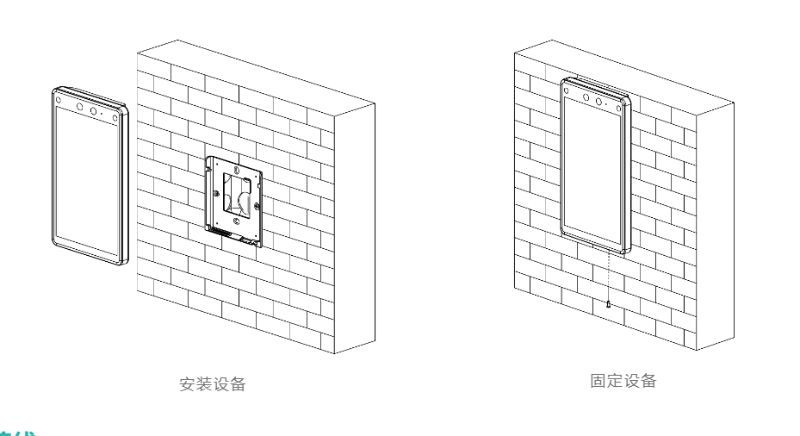

1)将设备与挂板对齐后平放入挂板,并确保挂板下方突起部分插入设备背部凹槽处。

2)使用1枚螺丝(KM3×6)旋入设备左右底部的孔位,固定设备与安装挂板。

12

接线

13

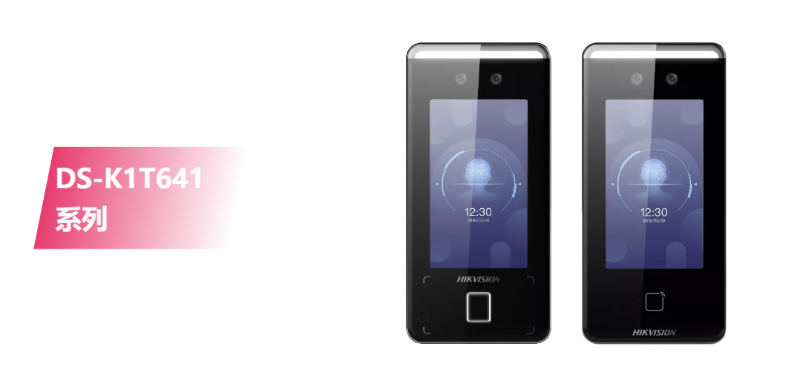

三.DS-K1T641系列

14

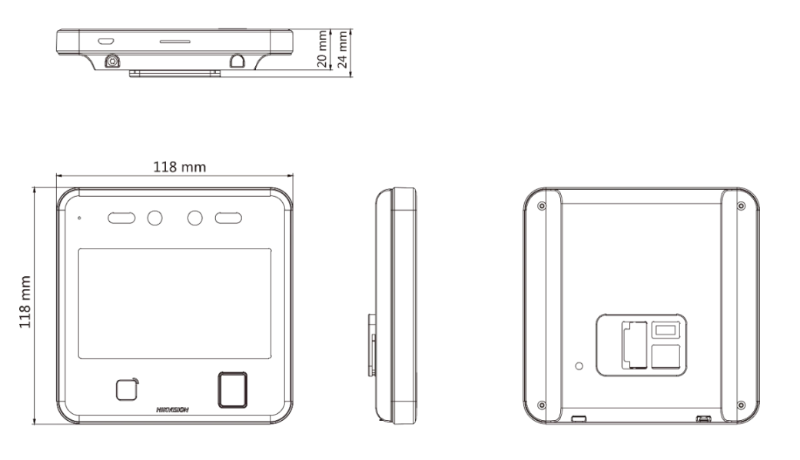

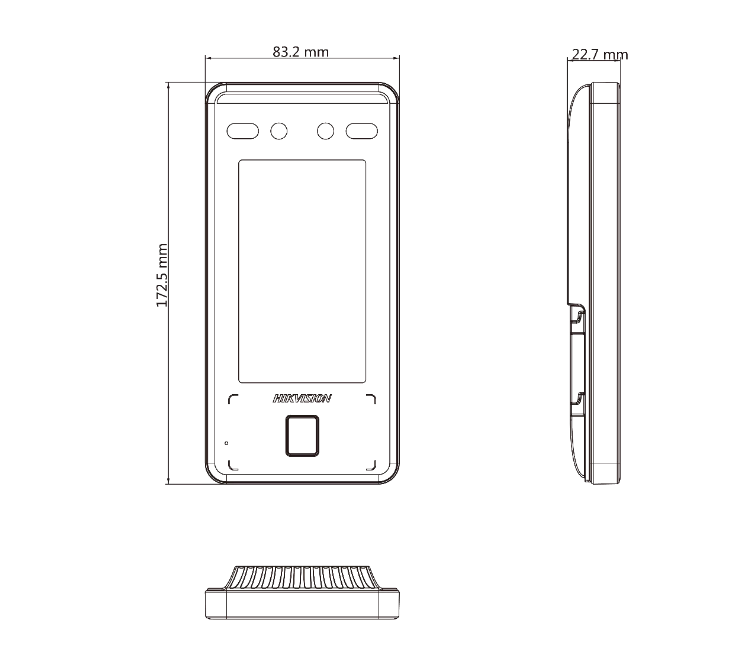

尺寸

15

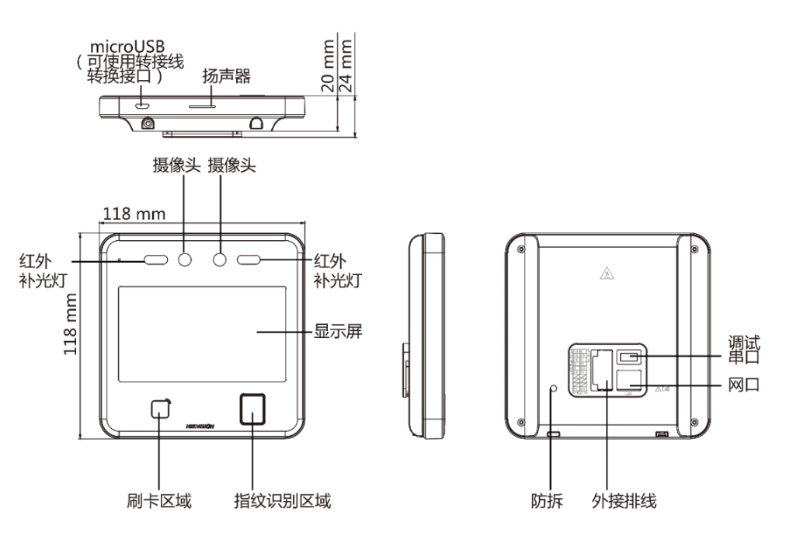

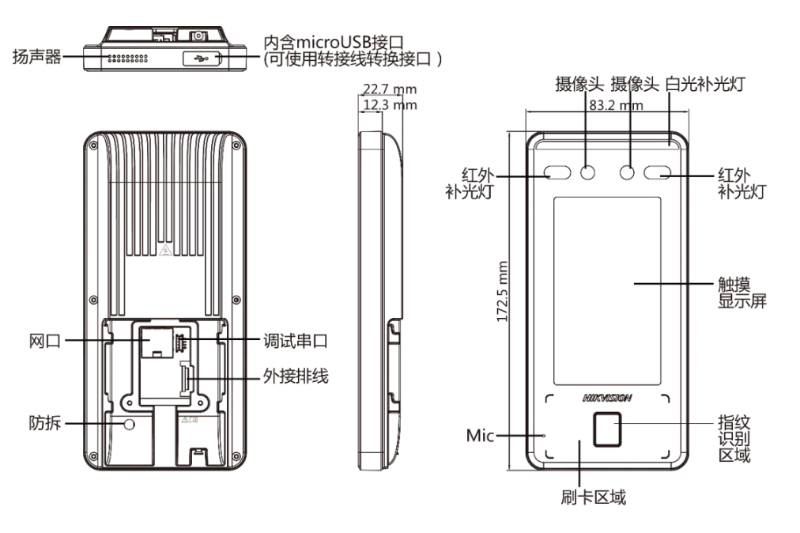

外观

16

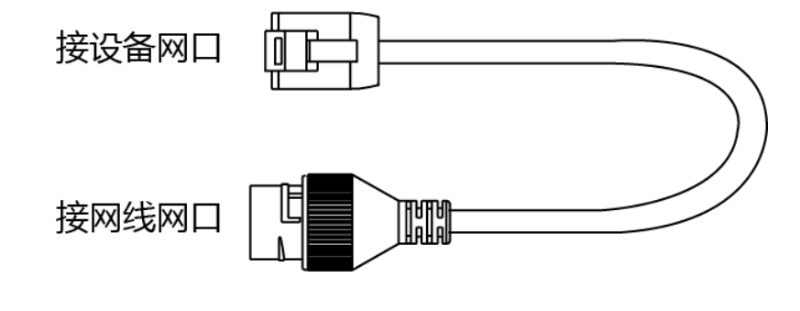

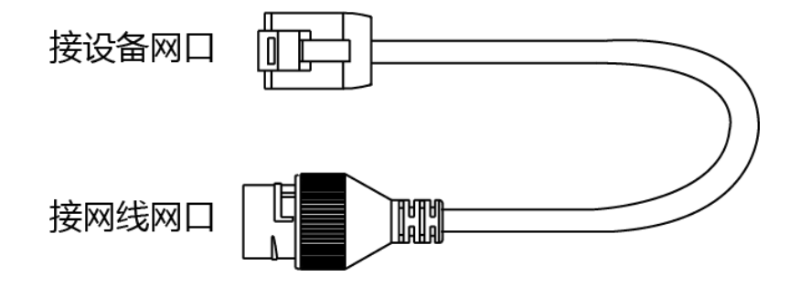

注:需使用的网线的网口过大,可使用转接线

17

安装

安装墙体应承受沿设备重心向下施加设备3倍重量的力,设备安装装置没有损坏,设备不脱落。

第一步

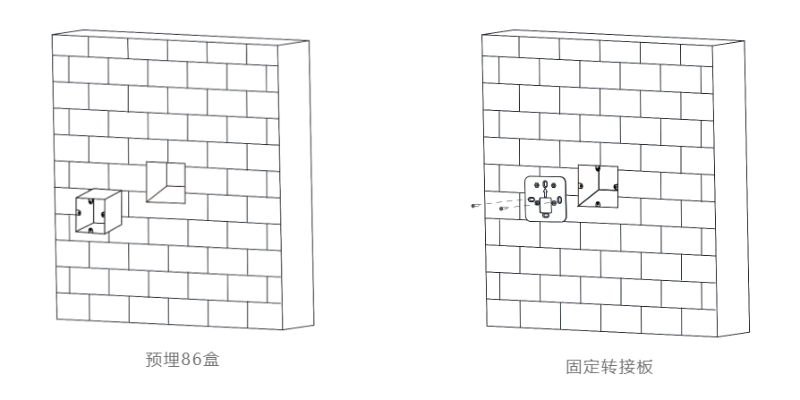

1)确保墙上已预埋86盒,使用配件螺丝包中的2颗螺丝(SC-K1M4×6-SUS)将转接板固定在86盒上。

18

2)将外接设备线缆与排线线缆连接,整理线缆,确定出线方式。

第二步

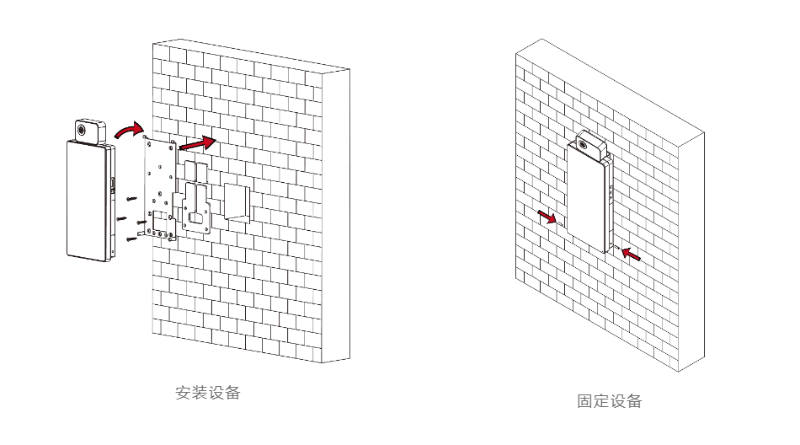

1)使用4颗螺丝(KA4×22-SUS)将安装挂板固定在转接板上,将设备平放入挂板,并向下滑动。

19

2)用1枚螺丝(SC-KM3X6-H2-SUS)固定设备与安装挂板。

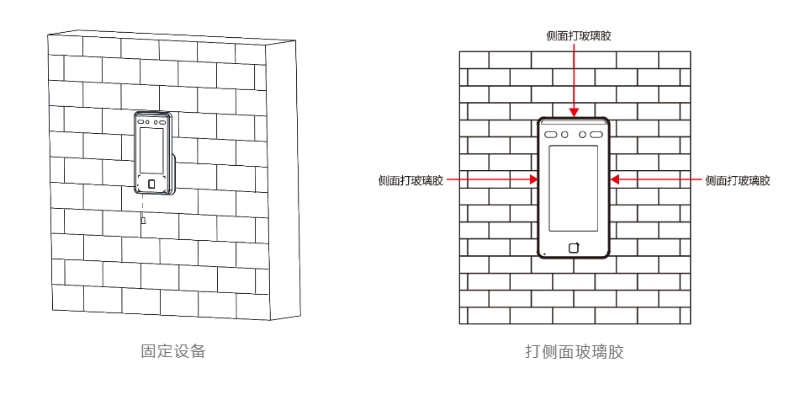

完成安装后,在设备后面板与墙壁连接处(左、右、上)打玻璃胶。

20

接线

21

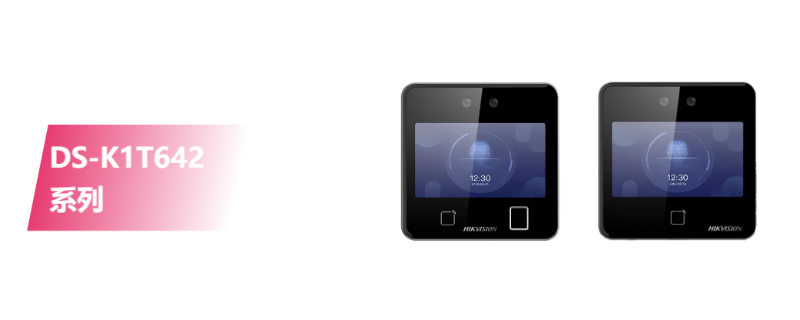

四.DS-K1T642系列

22

尺寸

23

外观

24

注:需使用的网线的网口过大,可使用转接线

25

安装

安装墙体应承受沿设备重心向下施加设备3倍重量的力,设备安装装置没有损坏,设备不脱落。

第一步

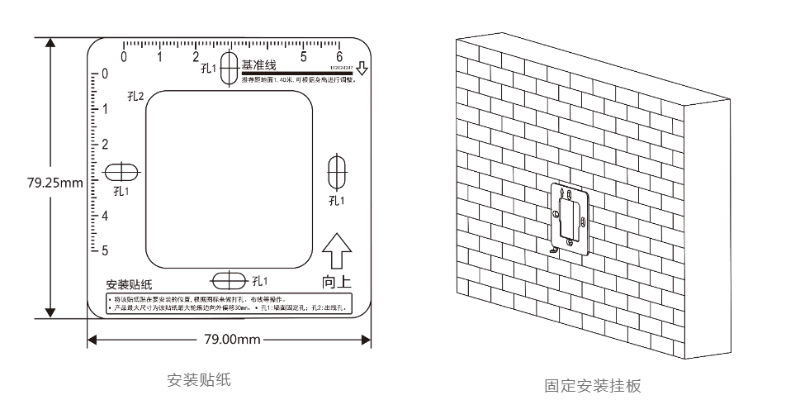

1)根据安装贴纸上的基准线,将安装贴纸贴在距离地面基准线1.4米处。根据安装贴纸,使用配件螺丝包中的4颗螺丝(SC-KA4x25-SUS)将安装挂板固定在墙面上。

26

2)将外接设备线缆与排线线缆连接,整理线缆,确定出线方式。

第二步

将设备与挂板对齐,并将设备平放入挂板。用1枚螺丝(KM3X6-H2-SUS)固定设备与安装挂板。

27

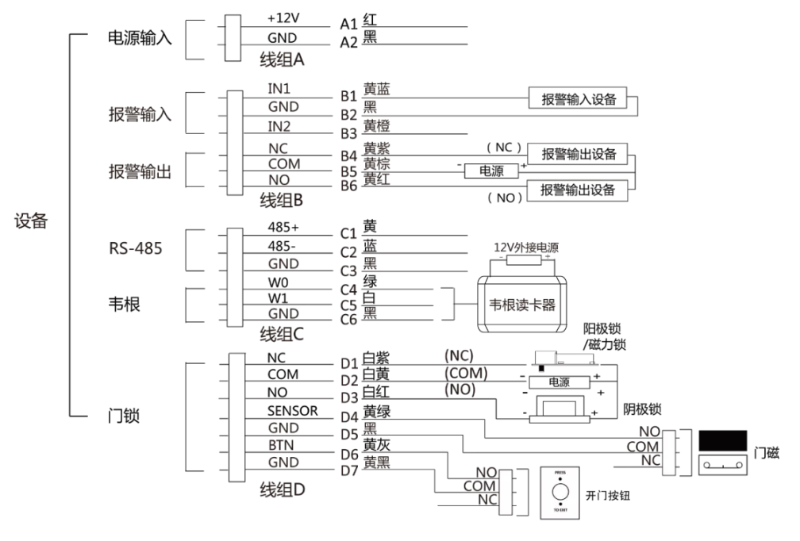

接线

28

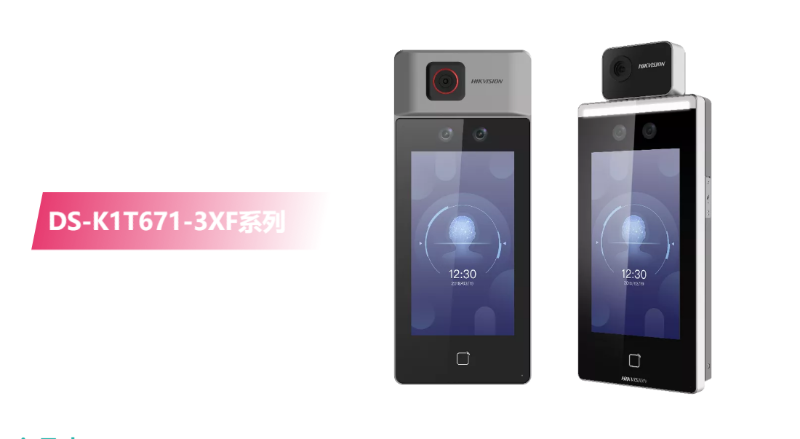

五.DS-K1T671-3XF系列

29

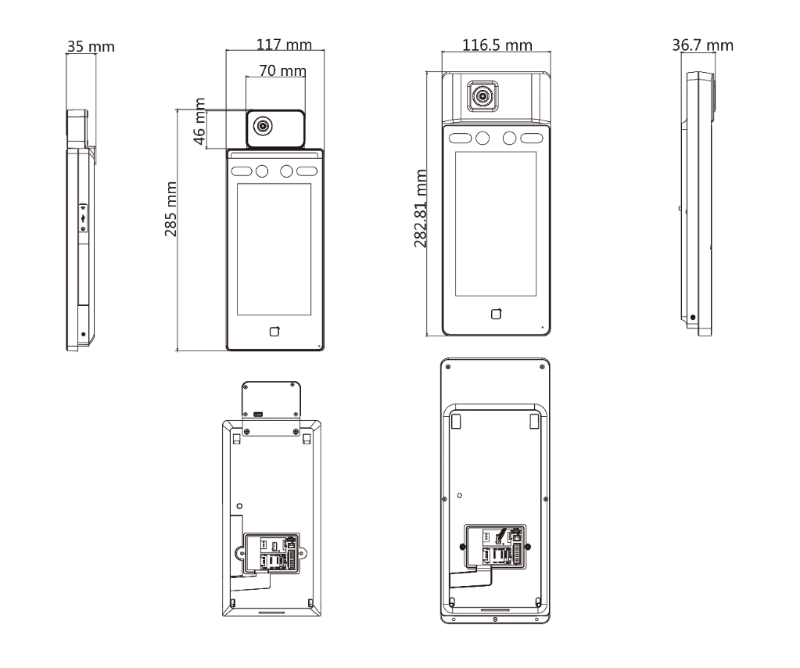

尺寸

30

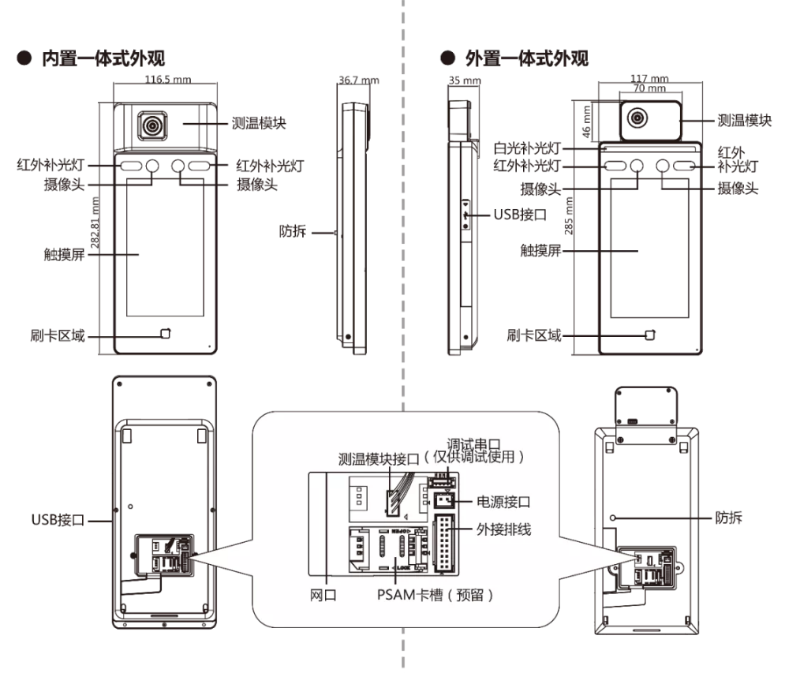

外观

31

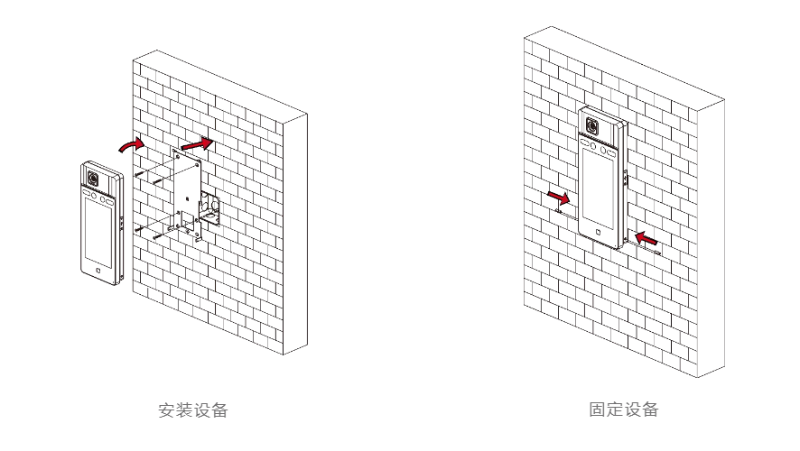

安装

方式一.内置一体式

1)在墙上开孔,并安装86盒。

2)用4枚配件包中的螺丝将安装挂板固定在86盒上,将外接设备线缆与排线线缆连接,整理线缆,确定出线方式。

3)将设备自上而下扣挂在安装挂板上,并确保挂板下方突起部分插入设备背部凹槽处。

4)使用2枚M4紧固螺丝起入设备左右两侧的孔位,固定设备与安装挂板。

32

注:本产品出货不带86盒。

方拾二.外置一体式

1)在墙上开孔,并安装86盒。

2)将测温模块连接线绕过安装挂板后,将泡棉贴在安装挂板上,确保连接线夹在泡棉缝隙中。

3)再用4枚配件包中的螺丝将安装挂板固定在86盒上。将外接设备线缆与排线线缆连接,整理线缆,确定出线方式。

4)将设备自上而下扣挂在安装挂板上,并确保挂板下方突起部分插入设备背部凹槽处。

5)使用两枚紧固螺丝(SC-M4X14.5TP10-SUS)起入设备左右两侧的孔位,固定设备与安装挂板。

33

注:本产品出货不带86盒。

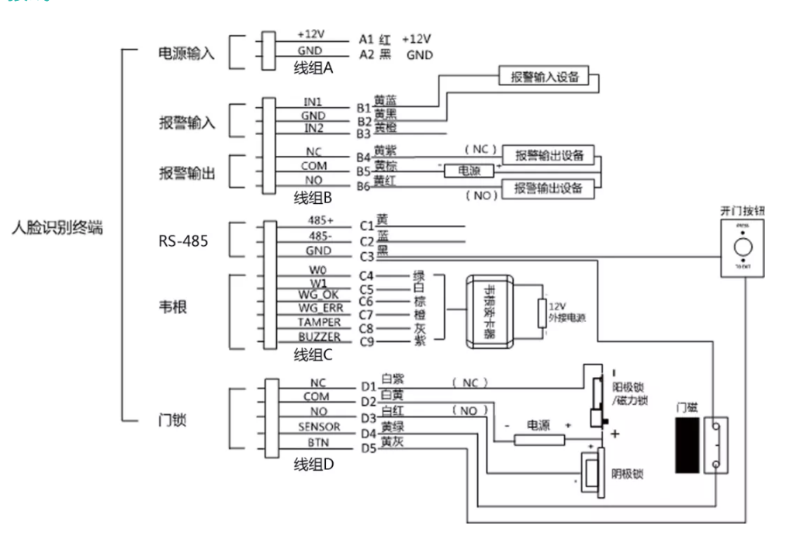

接线

34
