随着经济的发展和城市规模的不断扩大，宾馆、酒店、写字楼、社区等高层住宅不断增加，电梯的使用频率增大。电梯的使用在给人们出入高层建筑带来便利的同时，电梯故障所造成的人员伤亡和经济损失也越来越大，每年我国在电梯安全事故中死亡人数达4位数以上，另外，有关资料表明电梯暴力事件也呈现增长趋势。电梯自身的安全隐患以及电梯内暴力事件正严重危害着电梯使用者的安全。目前电梯视频监控中普遍所采用的是模拟式的摄像装置，而模拟视频监控最大的缺点是容易受到干扰，在上下移动的电梯轿厢上安置摄像装置其配线与维护非常困难。因此，如何对电梯的安全运行实施有效的监控，及时排除各种电梯故障隐患，已成为各级劳动安全监察部门急需解决的重要课题。
电梯作为楼宇的重要密闭型公共区域和上下出入关键通道，电梯视频监控对整个区域的安防工作具有重要作用，是不可缺少的重要一环。电梯视频监控可实时掌握电梯轿厢内的情况，保障乘客安全。

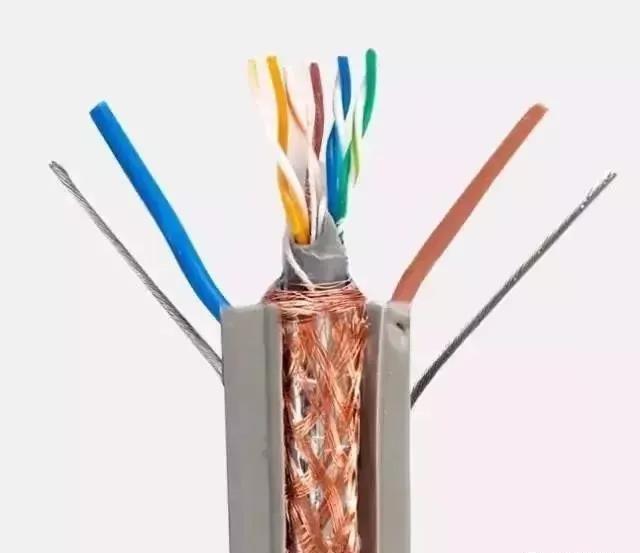

电梯监控视频传输可分为有线和无线两种。有线传输采用的是专业电梯随行电缆，一般的随行线缆使用时损耗严重，寿命在一年到三年之间。高层电梯线缆对抗拉伸强度和电气参数有较高要求，防止线缆负载自重时拉伸变形导致阻抗不匹配，视频信号信噪比衰减产生干扰。再次更换新随行线缆施工困难，施工周期长，而且更换随行电缆的成本也较高。
另一种是无线传输，无线传输采用点对点的方式，轿厢上安装一个发射点、电梯井端部安装一个接收点，数据可在电梯轿厢运动时自由传输。无线传输设备安装简单且寿命至少在3年以上，带宽完全满足高清监控视频传输。

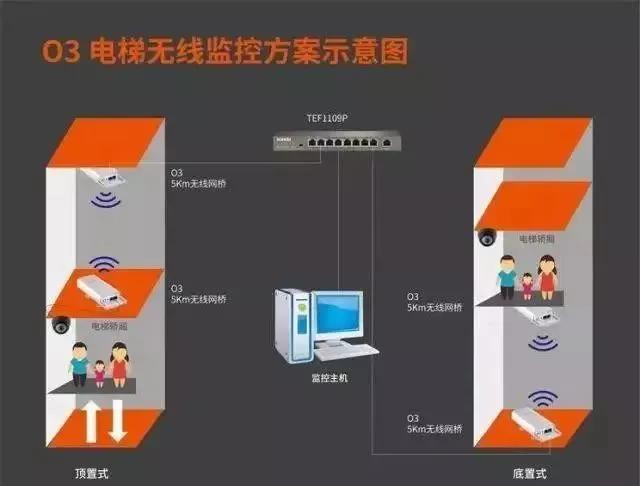

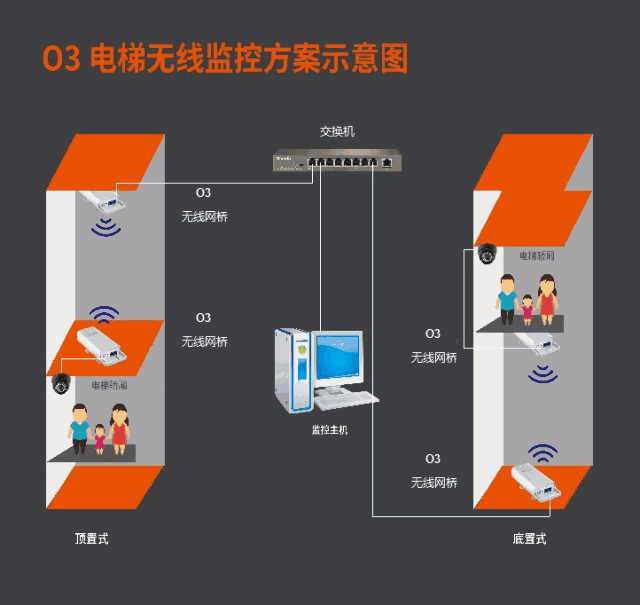

电梯井监控视频无线传输有两种安装方式。顶置式和底置式，如下图：
顶置式部署适合于监控中心在楼宇顶部，一般情况下都是采用底置式部署方式。

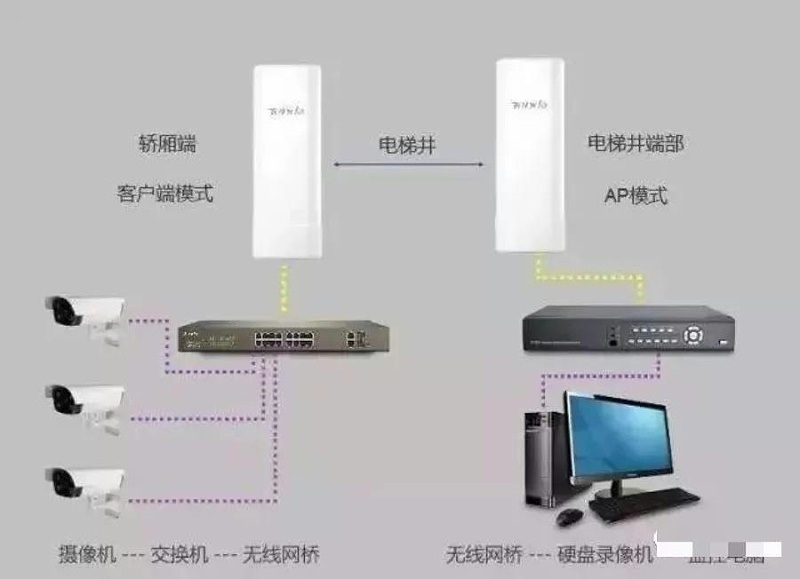

轿厢端的网桥需设置为客户端（Station）模式，这种模式下网桥就相当于一个网卡。把网络摄像头的视频数据从电信号转变为无线信号。
电梯井端部的网桥设置为AP模式，这种模式下网桥与NVR直接通过网线连接，将接收到的无线信号直接转变为有线信号传输到NVR。
总结成一句话就是：靠近摄像头端的网桥设置为客户端模式，靠近NVR端的网桥设置为AP模式。
安装到电梯井之前需要事先将网桥配对好。
网桥默认工作在AP模式。需要电脑直接连接到网桥，并给网卡手动设置一个固定IP。腾达网桥的默认管理地址为192.168.2.1，所以我们给电脑配置一个同网段的IP即可，如192.168.2.20。设置完AP端网桥的SSID和密码后记下参数并保存。
轿厢端的网桥进入管理界面后选择客户端模式，然后扫描上级无线信号，选择AP端网桥的SSID，并输入相同的密码。点击下一步并将网桥的管理地址改为同网段且与AP端和电脑网卡不同的IP，除了之前提到的192.168.2.1和192.168.2.20，其他同网段的都可以，如192.168.2.30。
为确保网桥已成功配对，需要在安装到电梯井之前做一下联通性测试，步骤如下：
①电脑连接客户端网桥；
②键盘按win+R ，输入cmd 然后回车,运行cmd 程序；
③输入 ping 192.168.2.1（AP 端网桥地址）。
能ping 通则说明网桥配对成功，直接安装到电梯井即可；如ping 不通则说明网桥没有配对成功，需要进一步排查设置是否正确。

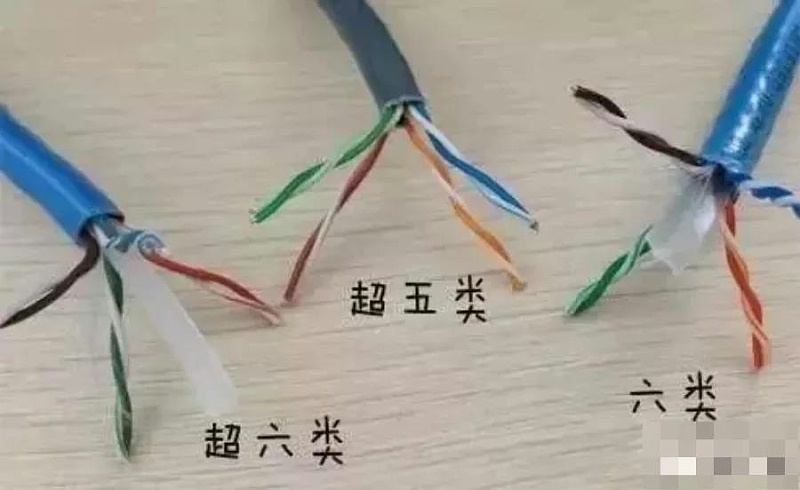

布线的话比较简单，只需完成摄像头和轿厢网桥、电梯井网桥与NVR的连接与供电即可。因涉及到PoE供电，这里强烈建议使用超五类（Cat5e） 以上规格的网线。
电梯井中一般没有很强的干扰信号，万一遇到有干扰的情况可通过调整信道的方式来避开干扰。直接选择5G的网桥传输也越来越成为主流。
① 问：网桥配对后从客户端能ping通NVR 地址，就是出不来图像怎么回事？
答：只有符合TCP/IP协议的网络摄像头才能网桥传输，使用私有协议的不可以哦，建议换个网络摄像头试试。
② 问：一个电梯井有两部并排的电梯，最少需要几台网桥？
答：最少需要三台，一台设置成AP模式放置在电梯井底部中央，另外两台设置为客户端模式安装到轿厢底部。
③ 问：我想省个交换机，可不可以用网桥的LAN口串联另外一个网桥？
答：可以，但不要串太多级。
电梯属于特种设备，有一定危险性，切勿盲目进场。
1）安装前我们需要到物业了解现场电梯、监控等的布线情况。
2）先联系电梯维保人员，外部人员必须由电梯维保人员带领才能进场（电梯作业人员按规定是需要持有国家安监总局颁发的特种作业操作证才能上岗的）。
电梯品牌不同，结构也不同，轿厢顶部和底部的配置也不一样。改造项目的电梯轿顶的电源极有可能被摄像头占着。那网桥从哪里取电呢？在勘测时留意轿厢顶部是否是排插，如没有排插的话，需另备排插便于取电。
选网桥安装点位注意尽量避开遮挡物，尤其是金属物质会影响信号。电梯轿厢顶部的网桥可安装在最上层的栏杆上；另外一只安装在基坑？有可能基坑会积水，影响网桥信号传输，所以固定在电梯井墙壁上是最好的方法。
在电梯井顶部或底部的网桥怎么固定呢？网桥出厂时，大多数厂家配件只含抱箍或者扎带，是没有配支架的，所以千万别忘记买支架呀！抱箍和扎带固定网桥时也要抱的够紧。
1）针对上述现象，我们开始进行各线路节点的排查。首先将主网桥、从网桥、楼层显示器、摄像头进行长达3小时的ping包，发现主网桥不会丢包，从网桥、楼层显示器、摄像头会丢包。初步判断主网桥到后端的线路没有问题。
2）然后我们打开从网桥WEB界面查看，发现从网桥的运行时间只有2小时，说明从网桥有重启过。
3）再进入电梯将摄像头和层显单独连接电脑进行ping包，发现摄像头和层显也会出现丢包。在排查的过程中，发现电梯里面的广告屏突然重启了，基本确定为电梯供电问题。
4）最后让电梯维保人员进场检查线路，发现220V供电有问题。修复线路保证220V供电稳定后，网桥运行正常。
1）我们首先排查各线路的节点，分别对摄像头、楼层显示器、网桥进行Ping包测试，没有出现丢包现象。

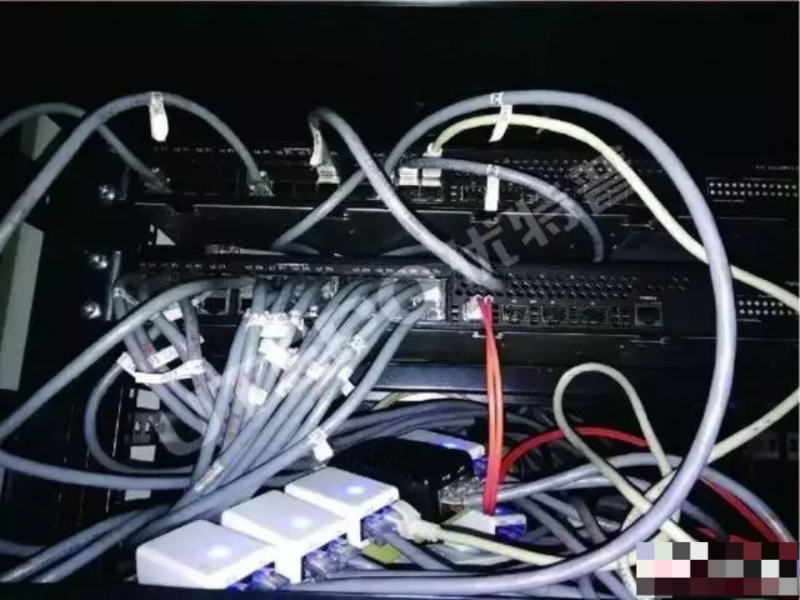

2）进入楼层弱电井排查线路节点，在排查过程中发现接入交换机到汇聚交换机的网线的水晶头没有卡到位，一碰就会掉，初步判定是水晶头接触不良导致画面丢失。
3）将网线水晶头重新拔插之后，5部电梯监控恢复正常。
进入电梯井排查，发现井内凌乱的部署着一些信号源，有联通、电信和移动的。实际上我们的电梯改造项目中，有些是没有电梯机房的。这个项目就因为没有电梯机房，所以信号源都固定在了电梯井的墙壁上。
1）结合现场环境，初步判断可能被信号源干扰，我们打开WIFi测试仪测试时发现这些信号源大多占用的是1、6、11信道。
2）我们将之前设置的信道重新进行规划，避开1、6、11信道的选择，尽量让信道隔得开些（如3部电梯挨着，我们设置信道分别为2、7、12），并将信道带宽从40M调整到20M，降低干扰。
3）通过优化信道和信道带宽之后，2部电梯监控没有再出现延时卡顿的现象。
1）排查时发现网络中摄像头IP地址是自动获取，网桥IP也是自动获取，整个监控网络中没有进行端口隔离。在摄像头和网桥自动获取IP的时候，网桥获取的IP可能也被摄像头获取到了，导致IP冲突，所以出现同一个IP有时候是摄像头界面有时候是网桥界面。
2）我们将摄像头、网桥IP地址设置成静态IP，并将交换机进行了端口隔离设置，解决了IP冲突的问题。
3）建议在大型网络中将设备都设置成静态IP，安装前进行IP的规划，方便后期的维护管理。
