AR配电房解决方案

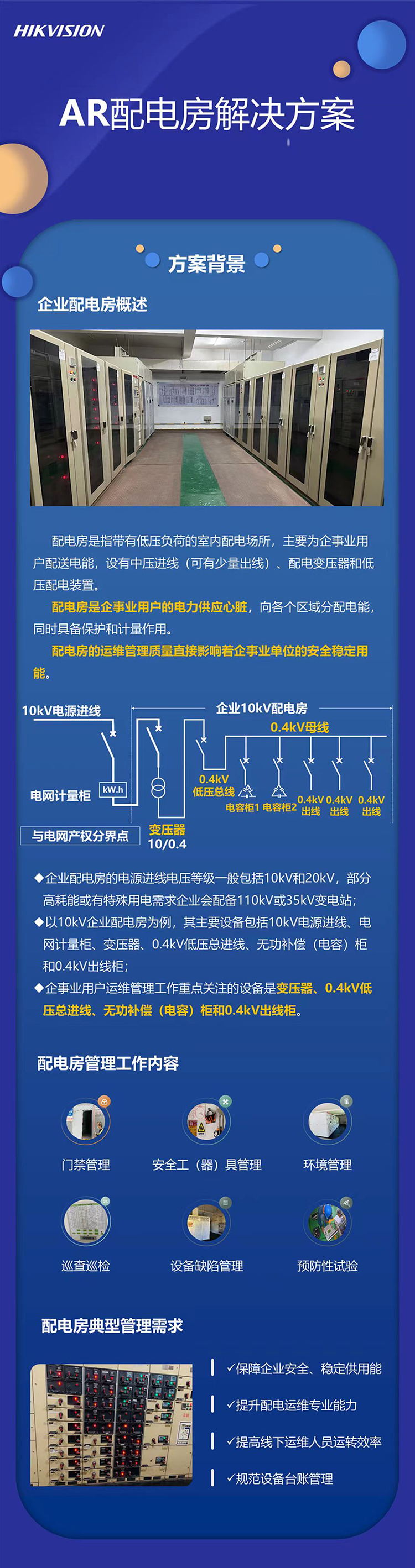

方案背景
企业配电房概述

配电房是指带有低压负荷的室内配电场所，主要为企事业用户配送电能，设有中压进线(可有少量出线)、配电变压器和低压配电装置。
配电房是企事业用户的电力供应心脏，向各个区域分配电能，同时具备保护和计量作用。
配电房的运维管理质量直接影响着企事业单位的安全稳定用能。
10kV电源进线 企业10kV配电房
0.4kV母线

电网计量柜 kW.h
0.4kV低压总线电容柜1 电容柜2出线 出线出线
0.4kV0.4kV 0.4kV
与电网产权分界点变压器10/0.4
◆企业配电房的电源进线电压等级一般包括10kV和20kV，部分高耗能或有特殊用电需求企业会配备110kV或35kV变电站;◆以10kV企业配电房为例，其主要设备包括10kV电源进线、电网计量柜、变压器、0.4kV低压总进线、无功补偿(电容)柜和0.4kV出线柜;
◆企事业用户运维管理工作重点关注的设备是变压器、0.4kV低压总进线、无功补偿(电容) 柜和0.4kV出线柜。
配电房管理工作内容
门禁管理 安全工(器)具管理 环境管理
巡查巡检 设备缺陷管理 预防性试验
配电房典型管理需求
√保障企业安全、稳定供用能
提升配电运维专业能力
提高线下运维人员运转效率
规范设备台账管理AR配电房

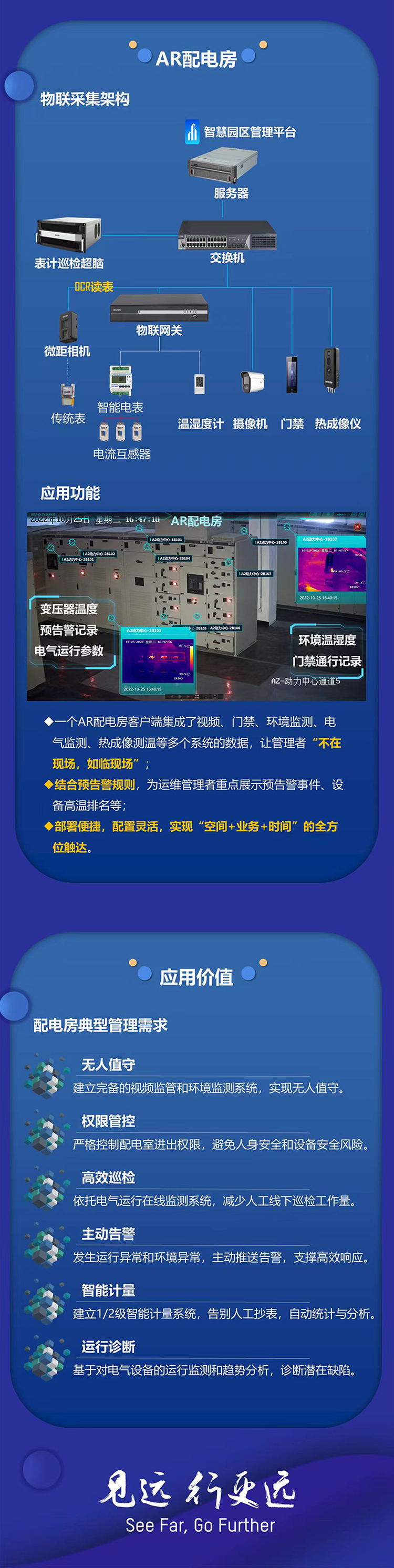

物联采集架构
智慧园区管理平台

服务器
表计巡检超脑 交换机
-0GR读表
物联网关
微距相机
传统表 智能电表 温湿度计 摄像机 门禁 热成像仪
电流互感器
应用功能
2022年10月25日 星期二16:47:18 AR配电房

变压器温度
预告警记录 电气运行参数 环境温湿度
门禁通行记录
2022-10-25 1640:15 A2-动力中心通道5
◆一个AR配电房客户端集成了视频、门禁、环境监测、电气监测、热成像测温等多个系统的数据，让管理者“不在现场，如临现场”
◆结合预告警规则，为运维管理者重点展示预告警事件、设备高温排名等;
◆部署便捷，配置灵活，实现“空间+业务+时间”的全方位触达。

应用价值
配电房典型管理需求
无人值守
建立完备的视频监管和环境监测系统，实现无人值守。
权限管控
严格控制配电室进出权限，避免人身安全和设备安全风险。高效巡检
依托电气运行在线监测系统，减少人工线下巡检工作量。主动告警
发生运行异常和环境异常，主动推送告警，支撑高效响应。智能计量
建立1/2级智能计量系统，告别人工抄表，自动统计与分析。运行诊断
基于对电气设备的运行监测和趋势分析，诊断潜在缺陷。
