网络监控安装的方式

作者: 编辑: 来源: 发布日期: 2021.07.16
信息摘要:
在监控系统工程安装实践中,我们需要根据环境的不同,客户的要求不同来制定监控设计方案,只有完备合适的监控方案才能保证监控系统的稳定性,经济性,…


在监控系统工程安装实践中,我们需要根据环境的不同,客户的要求不同来制定监控设计方案,只有完备合适的监控方案才能保证监控系统的稳定性,经济性,效率性。

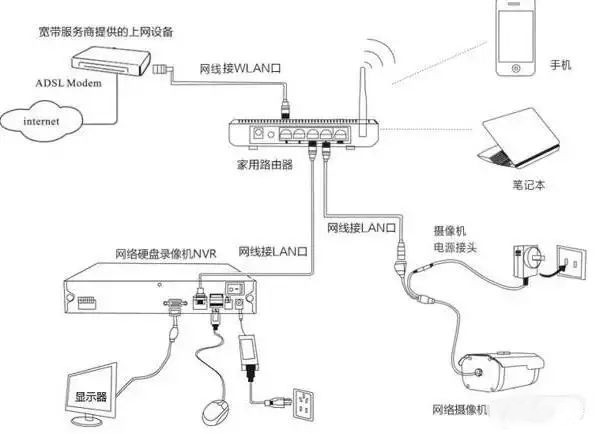

第一种:传统方式,由网络摄像机+电源+网线组成


在综合布线的时候,同时要布电源线和网线,电源也可以就近取220V交流电,这样节省电源线材,这里暂不讨论它的利弊。给每个网络摄像机提供电源。再有一路网线传输网络数据到网络硬盘录像机NVR。

微信图片_20210716090630

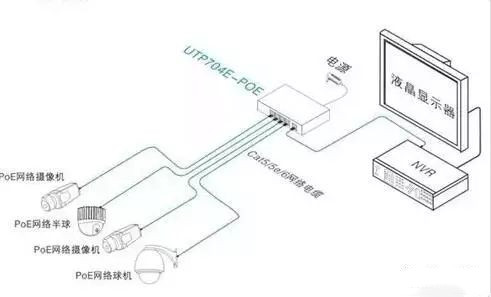

第二种:POE供电方式,有网络摄像机+POE交换机


这样就比前面一种方式节省一条电源线,一台网络摄像机只要一根网线作为传输信号的介质就可以,不再用到电源线了。网线用非屏蔽超五类双绞线就可以了,传输距离100米没有任何问题。连接方式如下图:

微信图片_20210716091129

为什么现在主流用PoE交换机做网络监控系统,有下面几个优点:

1,节省线材,节省布线时间,节省布线人工,提供工程施工效率。

2,不用电源,就不涉及到强电,不会有触电危险,减少故障概率,降低维护成本。

3,降低施工难度,简单方便,容易上手,工程布线也更美观。

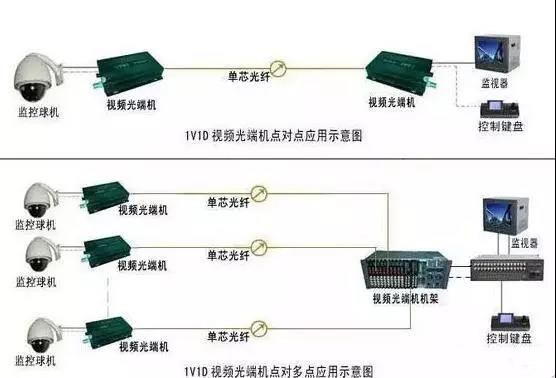

第三种:远距离的情况下,网络摄像机+光纤+收发器,可以传输距离更远!


刚才前面我们说了,网线传输正常100米以内,那么超过100米的情况,我们一般考虑用光纤传输了,光纤不但传输距离远(可以传输20公里)而且效果稳定。我们都知道,光纤传输数据的时候,把数据信号转换成光信号传输,再把光信号转换成数据信号,这样我们使用光纤收发器配合来完成工作。如图:

微信图片_20210716091932

光纤价格便宜,传输距离远,在监控工程中大量使用。但是光纤需要熔接,熔接设备价格昂贵,所以一般熔接需要找专人进行,这需一定的费用,还需要一定的时间。 光纤收发器分为百兆和千兆的,根据所带摄像机的数量可选。

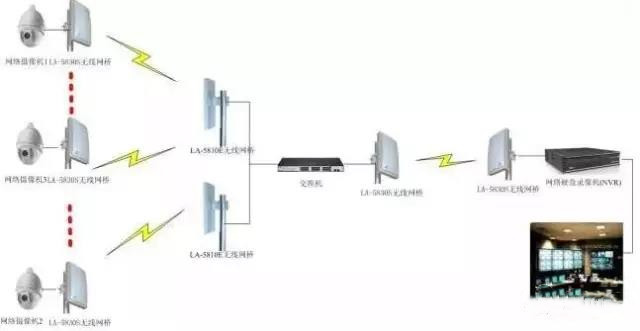

第四种:无线传输方式,摄像机+无线网桥。

在具体监控系统实施环境中,如果布线困难碰到天然屏障或者不可逾越的障碍的时候,我们可以使用无线传输方式,这样就用到无线网桥了。在比如,已经硬化路面的小区,电梯,已经建好的工厂,距离较远的空旷地带,野外等等这些环境都适用无线传输方式。

微信图片_20210716092303

无线网桥,可以将网络信号转换成无线电波进行点对点的传输。成对使用。由于点对点定向传输,可以实现远距离的无线传输,从几百米到几十公里。使用无线网桥的施工注意点:在发射和接收端之间不能有遮挡,不能有障碍。这样信号传输才会稳定。

以上四种方式,是网络监控系统常用的四种传输方式,我们在做具体的监控工程项目的时候,必须根据现场的环境和业主的要求,来选择最合适的传输方式,这样才能既让业主花最少的经济也不影响监控工程效果。
