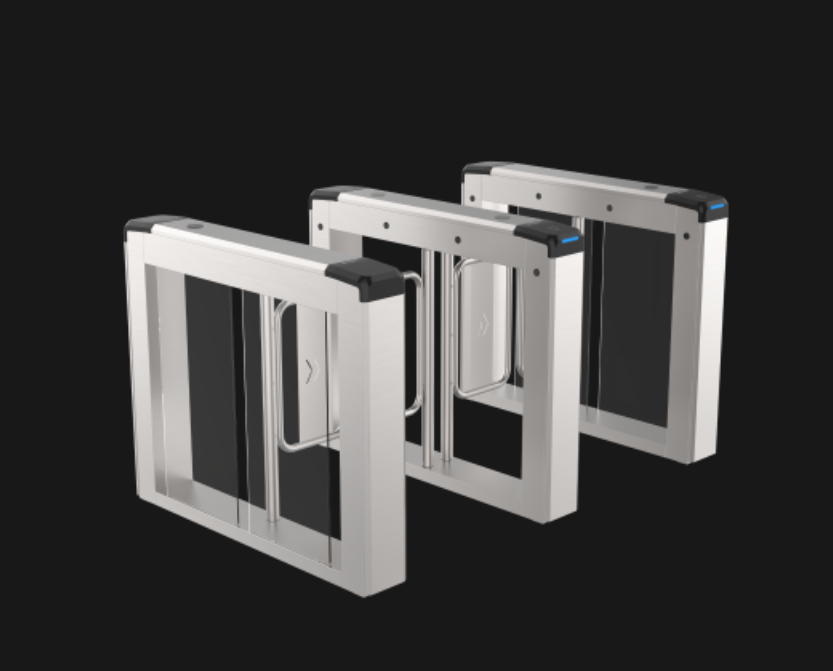

300系列摆闸（不含摆臂）

增加权限板支持接入isc1.6及以上DS-K3B300L-M/Pa/L
K3B300系列搭配遥控器型号为经济款通道遥控套装

型号结尾带（L）指不带侧封板型号



DS-K3B300L-L/Pa/L(国内标配)：不带侧封板



DS-K3B300L-R/Pa/L(国内标配)：不带侧封板



DS-K3B300L-L/Pa(国内标配)：带侧封板



DS-K3B300L-R/Pa(国内标配)：带侧封板• 外设选配：设备支持选配权限板、明眸、读卡器、二维码等多种外设，实现多样化的认证方式
• 通行模式：设备支持进出方向通行状态（受控、常开、常闭、感应、无障碍）的灵活配置
• 交叉通行：一方通行后在未关门前对向认证通过，门翼保持不动，由对向人员通行结束门翼再关闭；
• 管控模式：设备可根据实际管控需求设置警戒模式与宽松模式，默认为宽松模式；
• 自动复位：设备具有自动复位功能，开门后在规定的时间内未通行，系统将自动取消用户的本次通行的权限，可设定通行时间；
• 记忆模式：设备支持记忆模式，可实现连续快速通行；
• 消防联动：设备具有消防联动接口，当消防信号触发时，门翼自动打开，快速引导人员疏散；
• 断电通行：设备可选配超级电容，断电时门翼自动打开，人员可自由通行，防止恐慌；
• 远程控制：设备可选配遥控器支持远程控制；遥控器支持一对多，一个遥控器同时控制最多6个通道，空旷条件下遥控距离不低于30m；
• 机械防夹：设备具备防夹功能，在门翼复位的过程中遇阻时电机自动停止工作,防止人员受伤；
• 红外防夹：设备具备红外防夹功能，在门翼复位的过程中检测到红外触发时电机自动停止工作,防止人员受伤；
• 防冲撞：设备具备防冲撞功能，在没有接收到开门信号时，若受到不超过40N•m的冲击力，门翼保持锁止状态；
• 人数统计：设备支持人数统计功能配置，可实时获取设备进出方向总人数；
• 人机互动：在不同的通行状态下，设备不同的灯光呈现不同的状态进行区分
• 灯效显示：无门翼灯；闸机指示灯绿红双色亮度可以自定义调节，符合环境要求；
• 语音控制：标配仅播报固定声音，设备支持语音播报各类异常通行事件如尾随、反向通行、翻越等；配置权限板时具备文字转语音（TTS）和语音合成技术；

硬件参数


权限板：

选配


超级电容：

选配


交换机：

选配


膨胀螺栓：

选配


其它参数


防护等级：

IP54


防涝水高度：

860mm


物理接口


网口：

1（权限板，选配）


门锁输出：

2（权限板甩线，选配）


开门按钮：

2个（权限板甩线，选配） 1个（主通道板） 1个（从通道板）


报警输出：

2（权限板甩线，选配）


RS-485：

2（权限板，接读卡器或二维码，选配） 2（从通道板，接读卡器或二维码）


RS-232：

1（权限板甩线，接指纹，选配） 1（从通道板，接指纹）


消防输入：

1个（主通道板）


事件输入：

2（权限板甩线，选配）


12 V输出：

2个（权限板和权限板甩线各1个，选配） 1个（主通道板） 2个（从通道板）


5 V输出：

1个（权限板甩线）


通道SPS


使用环境：

室内外


电机类型：

无刷直流伺服电机


设备容量：

选配权限板后支持50万人员，50万卡，50万事件


认证方式：

选配读卡器;明眸;内嵌式二维码;权限板


红外对数：

4对


产品尺寸：

1200mm×170mm×1000mm


通道宽度：

650mm/750mm/850mm/950mm;950通道宽度时门翼间隙为70mm，其它均为44mm


箱体材质：

SUS304拉丝不锈钢;顶盖及侧盖厚度1.0±0.1， 其它部分钣金0.8±0.08mm


门翼材质：

亚克力;不锈钢;其中亚克力厚度8mm


通行速率：

20-60人/分钟，受人员情况和通行模式影响


电源电压：

AC 200-240 V，50/60 Hz


整机功耗：

单通道待机30W，运行60W，最大145W（不含明眸）


远程控制：

遥控器选配;


超级电容：

选配


工作温度：

-20℃-+70℃;温度低于-20℃时增配加热模块可支持到-40℃
