室外无线网桥三部曲之『安装』

作者: 编辑: 来源: 发布日期: 2018.10.30
信息摘要:
无线网桥点对点方案两端对准,点对多点的方案注意网桥角度范围,不要超过中心点最大角度。安装时两端可视无遮挡

室外无线网桥的安装原则

1.无线网桥点对点方案两端对准,点对多点的方案注意网桥角度范围,不要超过中心点最大角度。安装时两端可视无遮挡

2. 同安装位置两个及以上中心端安装在一起的时候,相互之间安装距离错开1米以上,10公里以上的网桥要安装距离要错开2米以上(距离错开越远,相互之间的干扰越小)。

3.两个及以上中心端安装在一起的时候, 相互之间频率错开100MHz以上。

外置天线面板式网桥安装

在常见室外无线网桥中,DS-3WF03A、DS-3WF05A-5AC、DS-3WF20A-5AC三款网桥带有外置的天线面板,需要单独安装。

外置天线网桥的安装,以DS-3WF03A/DS-3WF05A-5AC的为例

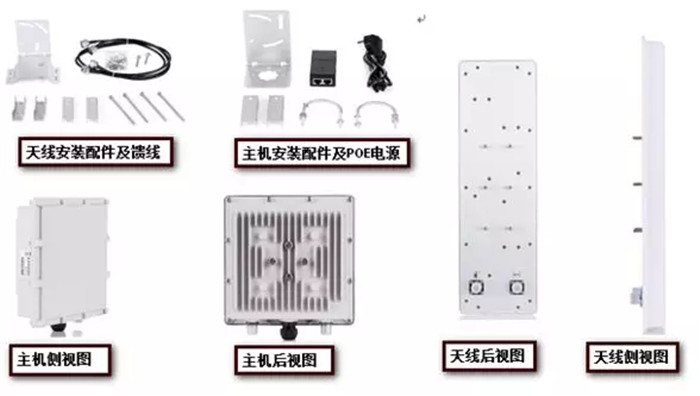

装箱清单

无线网桥

安装步骤

无线网桥

 DS-3WF20A-5AC网桥的安装和DS-3WF03A/DS-3WF05A-5AC的安装方法类似。

无外置天线网桥安装

无外置天线网桥的安装,以DS-3WF03C/DS-3WF05C-5AC的为

DS-3WF03C装箱清单

无线网桥

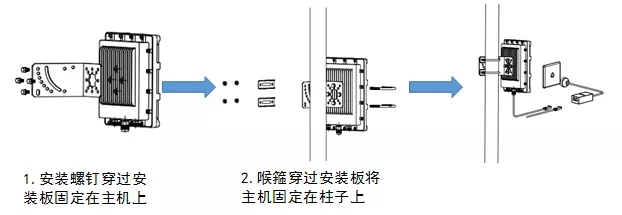

DS-3WF03C安装步骤

无线网桥

DS-3WF05C-5AC装箱清单

无线网桥

DS-3WF05C-5AC 安装步骤

无线网桥

 DS-3WF10A-5AC与 DS-3WF15A网桥的安装和DS-3WF05C-5AC的安装类似。

下面是无线网桥现场安装图

无线网桥

正确的安装方式及部分型号安装示例

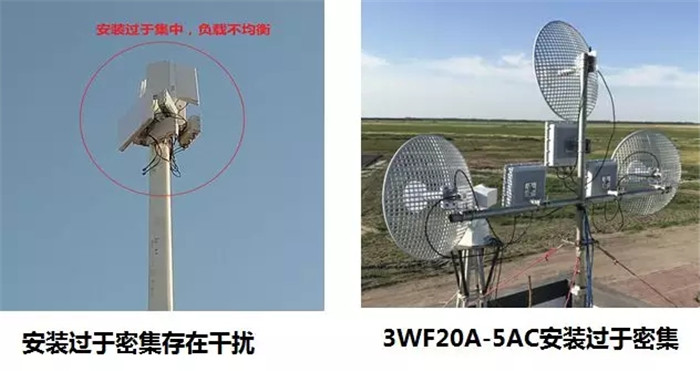

错误的安装方式如下:

无线网桥
